AS-VODO - Шахта водоизмерения

AS-VODO - Шахта водоизмерения

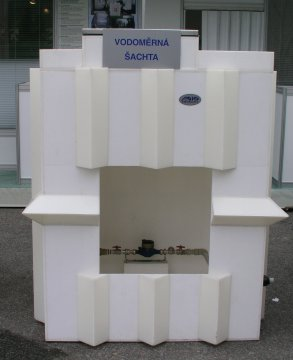

Водоизмерительная шахта AS-VODO относятся к объектам водоснабжения и их следует подключать к водопроводным трубам . Предназначены для установки счетчиков и арматуры подключения на месте ввода воды в дом , где она была бы легко доступна. Шахты водоизмерения изготовлены путем сварки полипропиленовых пластин и их армирования, чтобы они выдержали давление насыпанной почвы. Шахты конструированы по типовому проекту :
-с наклонным дном,
-с насосным блоком на дне,
-с крышкой и стальной лестницей, покрытой пластиком.

По месту установки поставляются два основных типа
-тип А = т.наз. самонесущий вариант, конструкция которого в механическом и статическом отношении соответсвует установке в зеленой зоне, на пешеходных дорожках и площадках, где стоят и проезжают автомашины. Конструирован для нагрузки почвой, имеет следующие параметры:
-плотность почвы=1900 кг/м3,
-угол внутреннего трения =35 (град.),
-случайная нагрузка поверхности земли =5кН/м2.

-тип Б = предназначен для забетонирования, пластиковая шахта служит формой
и водоустойчивой прокладкой для бетонной конструкции. Данный тип предусмотрен для установки на коммуникациях, в случаях появления грунтовых вод, а также при высоких требованиях статического обеспечения.

Преимущества пластиковых шахт водоизмерения
-простой и быстрый монтаж
-гарантированное качество строительного решения шахты
-шахта автоматически водонепроницаема без дополнительных мероприятий
-эстетический вид шахты

  Шахта измерения воды AS-VODO 90/120 соответствует типовым основаниям, предусмотренным для каменных или бетонных шахт водоизмерения, внутренние размеры основания которых 900*1200 мм.
Дно с наклоном к насосному блоку Č 250 мм, глубина 50 мм.

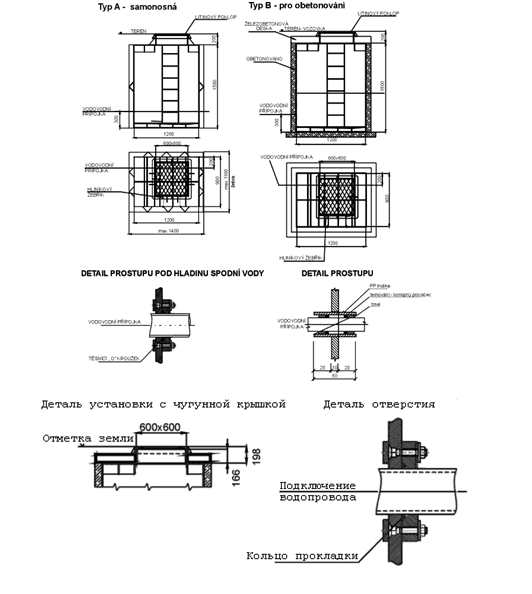

В стандартном варианте в стенах шахты проделаны отверстия для водопроводных труб, см. детали отверстий.
Ось подключения водопровода находится 300 мм над основанием и 250 мм над продольной осью шахты.
Расположение отверстий и тип зависит от пожелания заказчика.
