PКанал Parshall – прибор для измерения количества или объема потока, используемый в различных целях. Его можно установить в реке, в дреннаже, в орасительном канале, на оттоке резервуара, в канализационной системе, на очистной станции и т.д. Его широкое применение возможно, благодаря следующим преимуществам:
-малые затраты энергии ( в 3-4 раза меньше, чем на платинах)
-относительная интенсивность скорости распределения в канале
-способность выдерживать относительно высокий уровень погружения, не влияя на проток
-поток через канал достаточно быстрый, чтобы избежать осаждения осадка (ила)
-минимальные затраты по эксплуатации
-большой диапазон измерения потока



Деятельность канала Parshall
Вода, втекающая в канал, подается по сужению, затем по котловине, чтобы достигнуть критическую глубину, где переходит из скорости потока канализационной воды на более высокую скорость. Благодаря переходу из одного режима в другой, поток воды можно определить по уровню перед сужением.
Уровни воды скенируются в шахте измерителя, являющейся частью канала Parshall, или в осях (asīs) притока канала. Внутри камеры уровни измеряются электронным сенсором измерения потока. Электронный измеритель потока преобразует данные о глубине воды в канале протока и объемы.

Рабочие условия
-температура воды до 80 гр.С
-свободная поверхность для течения воды.
Ошибка измерений в рабочих условиях менее 2,5%

Изготовлен
Канал Parshall изготовлен из полипропилена.
Фактические размеры канала и вес, обязательные для проектировщиков, упомянуты в таблице №1. Рассчетные уровни скенируются непосредственно в шахте измерения или в профиле потока на расстоянии B. Уровни, скенируемые преобразителем ультразвука, рекомендуется скенировать в профиле перед сужением на расстоянии В*, где наклон поверхности воды значительно меньше (рис. 1) и точность измерения больше. Каналы калибрируются с допустимой ошибкой 1,5% (Чешский Метрологический институт, 1 июня 1995 г. «TCM 142/95-2075»). Условия, имеющиеся на месте измерения, не соответствуют условиям на практике, поэтому PARS гарантирует точность измерений в пределах 3%.

Установка
Канал измерения Parshall устанавливается вдоль по течению и, чтобы канал действовал правильно, необходима оценка гидравлических условий на притоке и оттоке. На притоке должна быть скорость потока, но в то же время поверхность воды не должна превышать сопротивление канала настолько, чтобы снизить скорость потока и дать возможность осесть осадку в канале. Поток должен быть однообразным, без волнений, без вихрей, для обеспечения сбалансированной скорости в распределительном профиле .
По этим причинам канал необходимо устанавливать на безопасном расстоянии от концов поворотов, задвижек.

Электронный измеритель потока
Электронный измеритель потока - это прибор, состоящий из скенирующего зонда и модуля микропроцессора. Зонд скенирования с преобразователем/приемником ультразвука размещен в осях канала (рис. №1). Сенсор находится 20 - 60 см над максимальным уровнем воды. Зонд необходимо прочищать раз в шесть месяцев от извести и других осадков.
Модуль должен быть подключен к контактному гнезду напряжением 220 В (20ВА) и для подключения зонда используется медный кабель 3*0,5 (1) мм2, который можно было бы протянуть 200 м от места нахождения измерительного прибора. Модуль оборудован электрическим выходом, например, регистратором, и его можно соединить с компьютором для более детальной оценки или контроля за процессом.
Измеритель потока не является частью канала Parshall и его надо заказывать отдельно.
Программное обеспечение для измерителя надо заказывать отдельно.

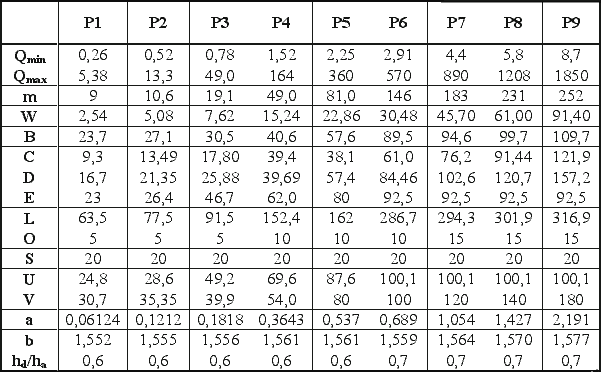

Технические и гидравлические данные

Таблица [l/s]
